Подключение питания видеокарты


Рекомендуемые сообщения

Добрый день.

Имеется БП

be quiet STRAIGHT POWER 11 1000W
описание на сайте производителя



Планируется к покупке видеокарта MSI GeForse RTX 3080 Gaming X Trio, которая имеет три разъёма 8-pin для подключения питания. Подскажите пожалуйста, как грамотно подключить питание к видеокарте от указанного БП.

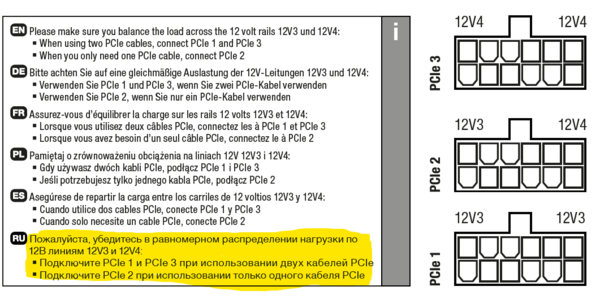

Собственно что смущает - БП имеет три разъёма для подключения питания PCI-E, к каждому разъёму БП подключается кабель 2 x (6+2) pin, т.е. всего имеется суммарно 6 6+2 pin разъёмов. Но в инструкции по эксплуатации имеется вот такая вот картинка (см. ниже). И получается, что не удаётся выполнить указанное в инструкции требование, либо я чего-то не понимаю.


Снимок экрана 2020-12-11 113446.png

Ссылка на сообщение
Поделиться на другие сайты

У вас все разъемы будут подключены в одну и ту же видеокарту, значит проблем не будет. Это требование на случай, когда три разные видеокарты с доп питанием.

Ссылка на сообщение
Поделиться на другие сайты

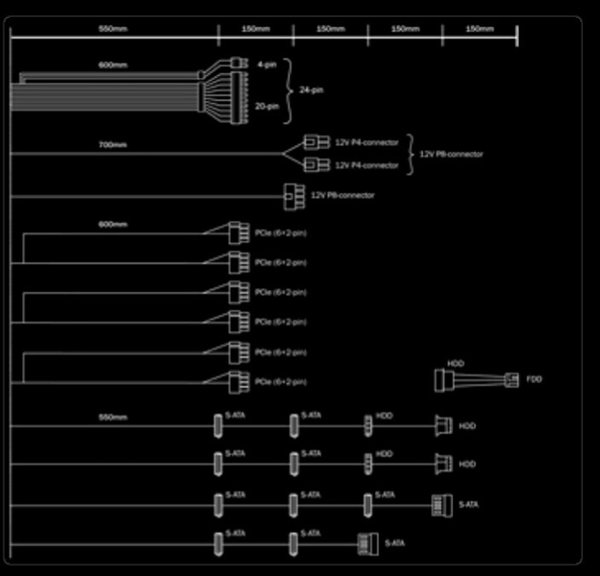

Судя по той картинке, что на сайте, четные и нечётные линии питания PCIe 6+2 идут с одного выхода. Как я понял, подключать к видеокарте надо 2, 4, 6 разъемы, либо 1, 3, 5. S01211-153417(1).thumb.jpg.7b311a743966951f0e6b2c44a4374be7.jpg

Ссылка на сообщение
Поделиться на другие сайты

@Texan предлагаю посмотреть видео одного мастера по ремонту видеокарт в котором он разбирает и тестирует подобную карту, по его выводу в новых картах по другому устроена система питания и от каждого разьема запитывается своя часть этой системы.

Ссылка на сообщение
Поделиться на другие сайты
