[Сувенир] Механическая клавиатура

[phantom]

15 hours ago, Mrak said:

Как узнать на базе какой клавиатуры она сделана?

Даже не представляю. В интернете по внешнему виду очень близко похожа продукция компании  YUNZII

[andrew75]

Да, вот эта например. А полный аналог мне не удалось найти.

[Mrak]

29 minutes ago, andrew75 said:

Да, вот эта например. А полный аналог мне не удалось найти.

У нас 4 индикатора. Тут ты приводишь вариант с тремя. Не пойдет.



Может это кейхрон?

https://keychron-russia.com/q1

Хотя там крутилки не такие. У нас отдельно сделаны в виде большого углубления круглого.

22 hours ago, kmscom said:

очень мелкий, я не смог ничего на нем прочитать

Лови крупно, я все равно отсканировал телефоном в режиме распознавания текста для себя и в заметках сохранил.

Spoiler

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Механическая беспроводная клавиатура
«k-board for k-people»

Комплектация:
Клавиатура, экстрактор, кабель USB Type-С, руководство по эксплуатации.
Технические характеристики:
Флэш-память: 64 Кб
Рабочее напряжение: VDD = 3.3 В - 5.5 В
Батарея: Li-ion 4000 mah
Рабочая температура окружающей среды: от 5° С до 40° С
Формат клавиатуры: классический формат (ISO)
Материал корпуса: металл
Материал клавиш: пластик
Тип клавиш: механический
Интерфейс подключения с ПК: Bluetooth 5.0, USB Type-C 2.0, 2.4 G Подсветка кнопок: RGB (несколько режимов, настраиваемая)
Совместимость: Мас / Win (переключатель на корпусе)
Кабель: USB Туре-С, 1.5 м.
Габаритные размеры: 330 × 50 х 135 мм.
Вес: 1500+-5 г.
Подключение к компьютеру:
Настройки USB / Bluetooth / 2.4G
1. Способ подключения по USB
а. Переключите режим на проводной (центральный символ) с помощью трехступенчатого переключателя;
b. С помощью кабеля или USB модуля подключите клавиатуру к компьютеру;
с. После включения питания клавиатуры начнется ее зарядка.
При этом светодиод будет гореть белым.
2. Подключение в режиме Bluetooth:
а. Переключите проводной режим на беспроводной (ВТ) с помощью трехступенчатого переключателя. Индикатор беспрово-дного режима (M): Bluetooth 1 - синий / Bluetooth 2 - зеленый /
Bluetooth - 3 желтый;
b. Выполните поиск доступных устройств на компьютере или смартфоне. Будет обнаружено устройство «ВТ1-82КЕY».
Выберите его для автоматического подключения. Сочетанием клавиш FN+1/2/3 короткое нажатие: переключение сопряженного у устройства (индикатор М мигает синим светом); длительное нажатие в течение 3 секунд: введите код (в случае его наличия), индикатор М мигает синим светом;
с. Световой индикатор перестанет мигать после успешного завершения подключения.
3. Способ подключения 2.4G:
а. Переключите проводной режим на беспроводной (2.4G) с помощью трехступенчатого переключателя. Индикатор беспрово-дного режима 2,4 G - белый;
b. Нажмите комбинацию клавиш FN+ 4 примерно на 3 секунды, и соответствующий индикатор режима (М) будет непрерывно мигать белым светом, указывая на переход в режим сопряжения
2.4G;
с. Световой индикатор перестанет мигать после успешного завершения подключения.
Примечание: подсветка клавиатуры автоматически выключится примерно через 3 минуты после успешного сопряжения по
Bluetooth или 2.4G. После этого трехступенчатый переключатель можно использовать в обычном режиме.

Световые индикаторы клавиатуры: с - индикатор о включенном CAPS LOCK;
МАС - всегда подсвечивается при включенном режиме МАС и выключена, если находитесь в режиме Win;
Батарейка - индикация зарядки. При низком заряде индикатор начинает мигать; при подключении зарядного устройства мигание прекращается. Если в течение 2 минут не подключить зарядное устройство, клавиатура автоматически выключается.
При полной зарядке в беспроводном режиме индикатор М постоянно горит белым цветом
Мультимедийная функция системы WIN
FN+F1: Яркость экрана -
FN+F2: Яркость экрана +
FN+F3: Переключатель предварительного просмотра окна задачи (WIN +Tab)
FN#F4: открыть диспетчер ресурсов (WIN+E)
FN+F5: Яркость клавиатуры -
FN+F6: Яркость клавиатуры +
FN+F7: Предыдущий трек
FN+F8: Пауза/воспроизведение
FN + F9. Следующий трек
FN + F10: Отключение звука
FN + F11: Громкость-
FN + F12: Громкость +
FN+ Win заблокировать / открыть клавишу win
Мультимедийные функции системы МАС
F1: Яркость экрана -
F2: Яркость экрана +
F3: Центр планирования
F4: Начальная таблица
F5: Яркость клавиатуры -
F6: Яркость клавиатуры +
F7: Предыдущий трек
F8: Пауза/воспроизведение
F9: Следующий трек
F10: Отключить звук
F11: Громкость -
F12: Громкость +
М - индикатор сопряжённых устройств беспроводного подключения Bluetooth 1 синий / Bluetooth 2 зеленый / Bluetooth 3 желтый / 2,4 G белый
Для переключения между сопряжёнными устройствами используются комбинации FN1/2/3
Тумблер - подсветка / громкость:
Тумблер работает в 2 режимах: подсветка и звук. Чтобы переключить режимы используется сочетание клавиш FN+Нажатие
на тумблер
В режиме регулировки подсветки тумблер подсвечивается.

Регулировка яркости подсветки клавиатуры:
По часовой: увеличить яркость;

Против часовой: уменьшить яркость;
При нажатии тумблера регулируется эффект подсветки (сноска с эффектами в конце инструкции)
В режиме регулировки звука тумблер не подсвечивается
Регулировка звука:
По часовой: увеличить громкость;
Против часовой: уменьшить громкость;
При нажатии тумблера звук ВКЛ или ВЫКЛ.
Переключение между OS
Клавиатура может переключаться между Win и системой Мас с помощью двух переключателей
Примечание: в системе Мас, если вы хотите использовать функции F5 и F6, необходимо использовать комбинацию клавиш
FN + F5 / F6
FN+ESC - восстановить заводские настройки (удерживать около 3 секунд)
Клавиши FN+W заменяет W/A/S/D на стрелочки
Настройка подсветки:
FN+ENTER - включение/выключение подсветки
FN+DEL - переключение режима подсветки
FN + Home - переключение цвета подсветки
FN+ Вправо - увеличивает скорость работы эффекта подсветки
FN+ Влево- уменьшает скорость работы эффекта подсветки
FN+ - Вверх увеличивает яркость подсветки
FN+ - Вниз уменьшает яркость подсветки
Эффекты подсветки:
Эффект 1: поток: клавиатура полностью подсвечивается, эффект волновых колебаний подсветки слева направо
Эффект 2: полная петля: клавиатура слегка подсвечивается, подсветка из верхнего правого угла трех рядов одновременно меняется по циклу против часовой стрелки
Эффект 3: триггер: клавиша подсвечивается при нажатии, и подсветка медленно гаснет
Эффект 4: одним ударом: при нажатии клавиши от нее вправо и влево расходится волна подсветки по ряду
Эффект 5: пульсация: при нажатии клавиши от нее пульсациям идут концентрические круги подсветки и постепенно гаснут
Эффект 6: трансляция: начиная с клавиши ESC, клавиатура под-свечивается рядами с небольшой задержкой в конце ряда. Цвет подсветки по умолчанию красный
Эффект 7: горы: перекрывающиеся, непрерывные, подъемы и спуски
Эффект 8: косой ветер и моросящий дождь: общая клавиатура динамично меняет цвет, красочный эффект по умолчанию
Эффект 9: перемещение вперед и назад: клавиатура динамично меняет цвет
Эффект 10: статический постоянный свет: все клавиши клавиатуры постоянно подсвечиваются
Эффект 11: подсветка одной клавиши: по умолчанию подсветка клавиатуры отсутствует. При нажатии подсвечивается клавиша, и подсветка постепенно гаснет
Эффект 12: инверсированная подсветка одной клавиши: клавиатура постоянно подсвечивается. При нажатии на клавишу подсветка этой клавиш гаснет и включается, когда клавиша возвращается в исходное состояние
Эффект 13: звезды: общая подсветка клавиатуры с красочными динамическими изменениями
Эффект 14: летящий снег по всему небу. подсветка напоминает небо, покрытое порхающими снежинками
Эффект 15: цветение: цикл подсветки каждой клавиши меняет цвет
Эффект 16: динамическое дыхание: все клавиши клавиатуры отображают эффект легкого дыхания
Эффект 17: спектральный цикл: клавиатура полностью подсвечена, цикл меняет цвет
Эффект 18: цветовой всплеск: к центру клавиатуры, как к источнику, проходят цветовые волны
Эффект 19: красочный по вертикали и горизонтали: полная подсветка клавиатура динамично меняется вертикально
и горизонтально.
Меры предосторожности:
Не производите никаких изменений в конструкции устройства.
Во избежание короткого замыкания не допускайте контакта устройства с любыми жидкостями, не помещайте рядом с ним открытые емкости с жидкостью.
Не позволяйте детям играть с устройством.
Рекомендации по работе с аккумуляторной батареей (Il-ion)
Используйте только совместимый сетевой адаптер и кабель для зарядки устройства. Использование некорректно подобранного сетевого адаптера, кабеля или насадок для зарядки может повредить ваше устройство либо подключенные к нему мобильные устройства.
Всегда заряжайте устройство в помещениях с хорошей вентиляцией. Не заряжайте и не разряжайте устройство в местах с затрудненным отводом тепла. Убедитесь, что устройство не накрыто одеждой, подушками, постельным бельем и другими предметами.
Не храните прибор при повышенной или пониженной температуре. Оберегайте устройство от воздействия пыли, влаги и прямых солнечных лучей.

Не погружайте устройство в воду и не используйте в непо-средственной близости от источников воды.
Не прикасайтесь к устройству мокрыми руками.
Предохраняйте устройство от падений, ударов, тряски.
Грубое использование может повредить внутренние контакты и платы.
Во время зарядки устройство и сетевой адаптер могут нагре-ваться, это нормальное явление.
Не подвергайте устройство и весь его комплект воздействию огня и других источников сильного тепла.
Неквалифицированные манипуляции с устройством (модифи-кации, ремонт, самостоятельная замена батареи и т. д.) могут навредить устройству и вашему здоровью.
Зарядите устройство полностью перед первым использовани-ем. Полноценная производительность устройства достигается только после 2-3 полных циклов зарядки и разрядки.
Правила и условия хранения, перевозки, реализации и утилизации
Хранение устройства должно производиться в упаковке в отапливаемых помещениях при температуре воздуха от 5 °С
до 40 °С и относительной влажности воздуха не более 80%.
В помещениях не должно быть агрессивных примесей (паров кислот, щелочей), вызывающих коррозию.
Перевозка устройства должна осуществляться в сухой среде.
Устройство требует бережного обращения: оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т. д.
После окончания срока службы изделия его нельзя выбрасывать вместе с обычным бытовым мусором. Вместо этого оно подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с местным законодательством.



Изменено 31 марта пользователем Mrak

[andrew75]

16 minutes ago, Mrak said:

У нас 4 индикатора. Тут ты приводишь вариант с тремя. Не пойдет.

Вот тебе четыре.

[phantom]

46 minutes ago, Mrak said:

1 hour ago, andrew75 said:

Да, вот эта например. А полный аналог мне не удалось найти.

У нас 4 индикатора. Тут ты приводишь вариант с тремя. Не пойдет.

Так там на фото показано 4-е индикатора. Основное отличие это у нас есть переключатель Win/Mac а там нет, видимо там это реализовано программно. Так же у нас функционал индикаторов несколько иной чем у того изготовителя. Но думаю этот функционал изготовителю вполне под силу изменить внеся правку в ПО микроконтроллера.

[Mrak]

1 hour ago, andrew75 said:

Вот тебе четыре.

Только зарядные порты не так расположены.

[Sapfira]

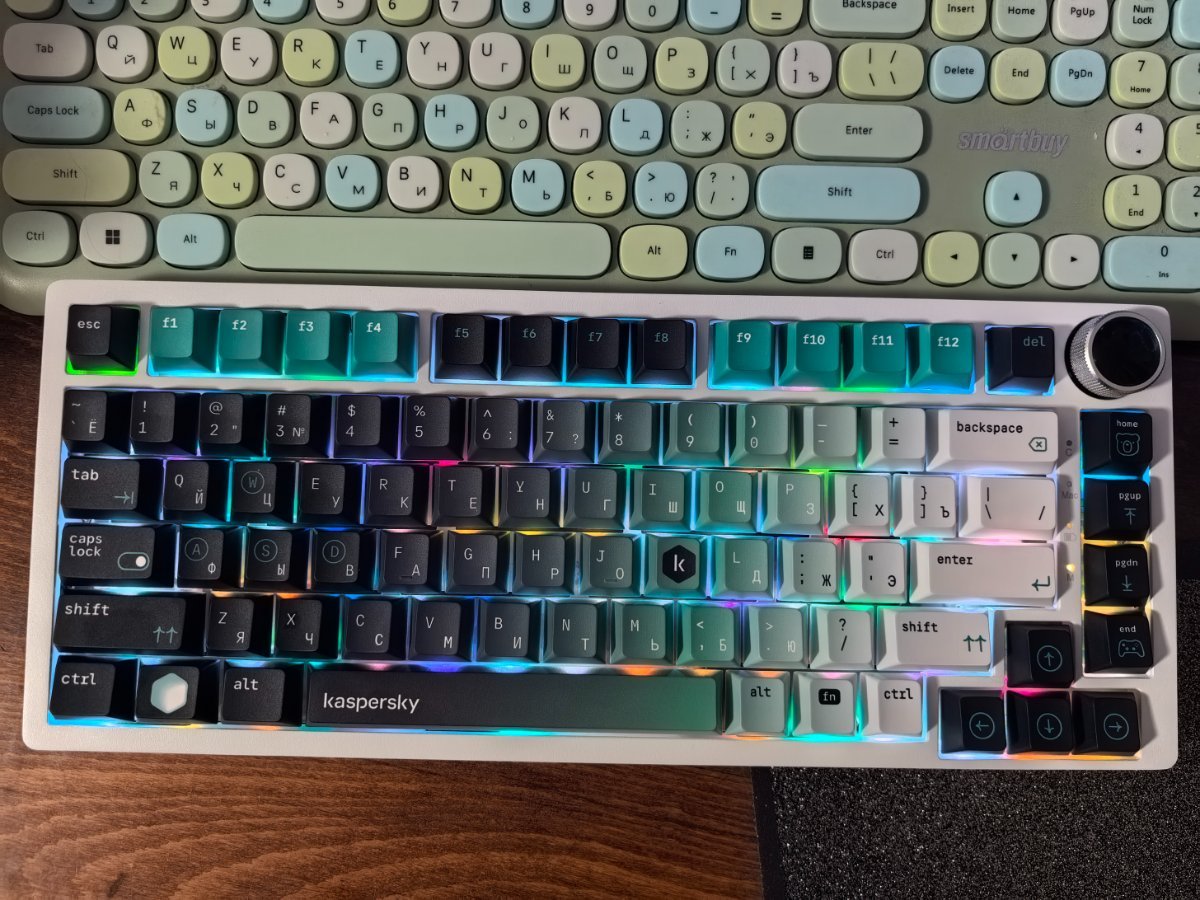

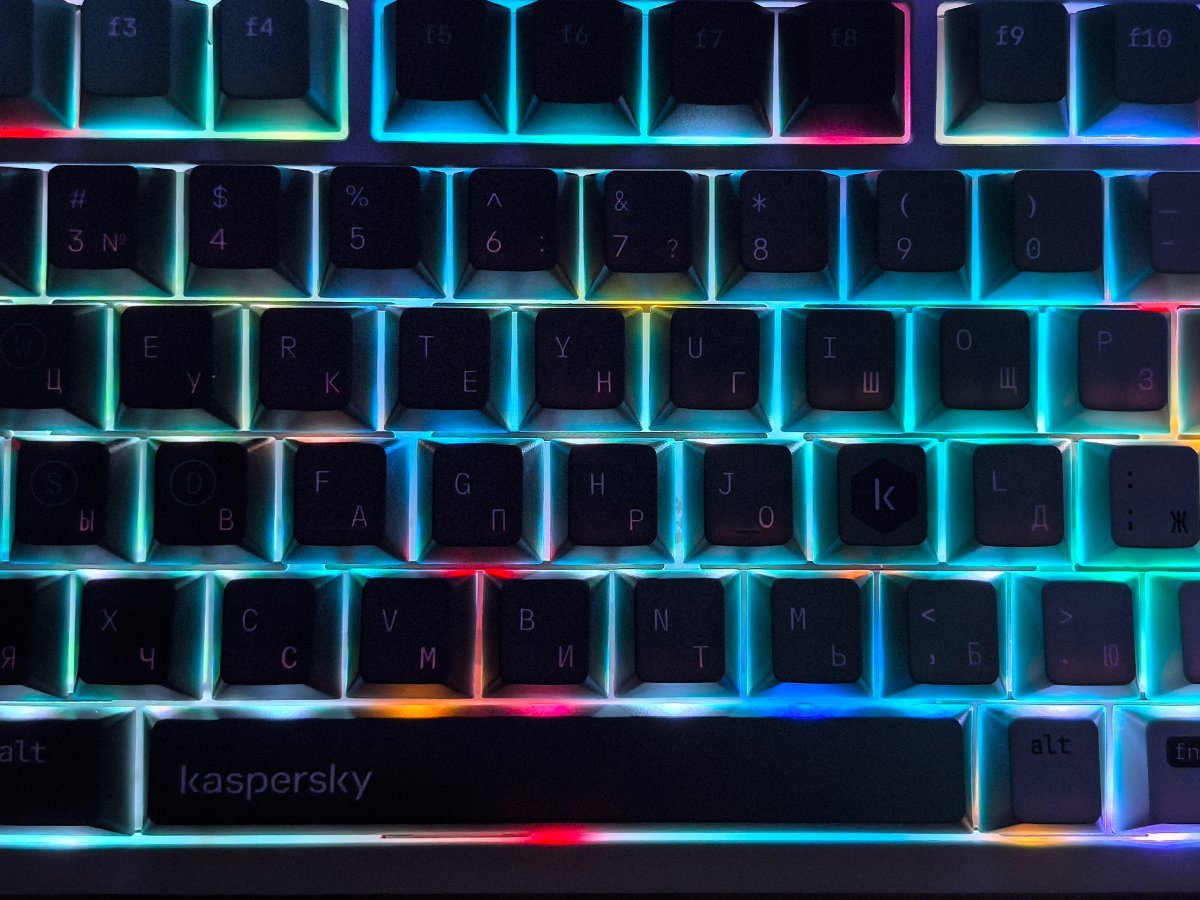

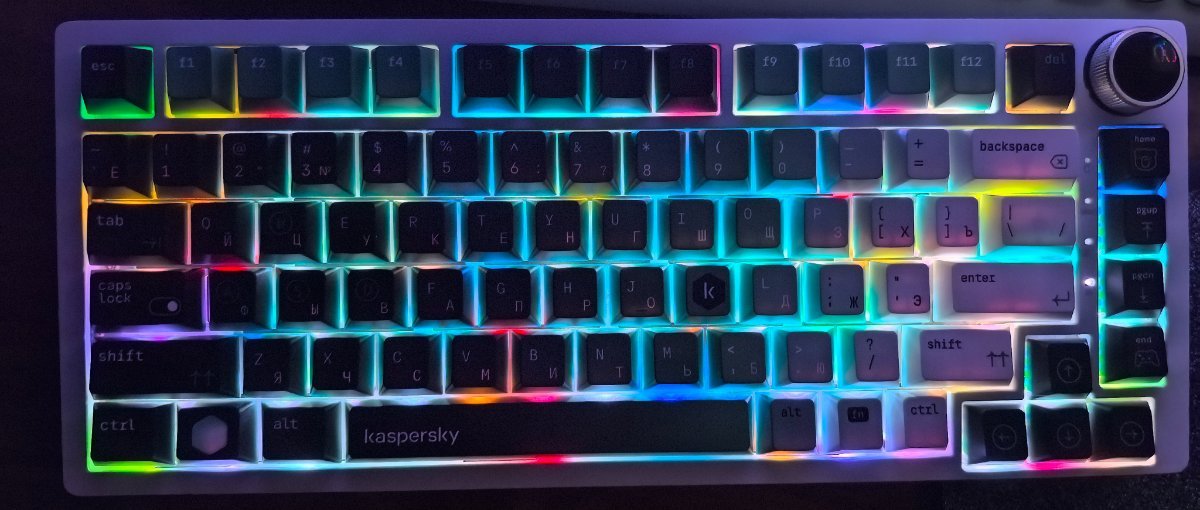

Пришла клавиатура, по качеству хорошая, внешне красивая, особенно с подсветкой. Была уже заряжена на 75%.

Спойлер







Клавиши нажимаются легко, громче чем на мембранной (она почти бесшумная), но всё равно не сильно громко.

Проверила в игре, пока непривычно.

Работает одинаково хорошо и по радиоканалу и по блютузу, нет никаких задержек.

Из минусов, наверно только то, что она тяжёлая и очень не хватает клавиши "Принтскрин". Ну и мультимедийные клавиши не подписаны, где яркость, где громкость, где что. В других клавиатурах это изображается в виде значков, а тут ничего нет, только с инструкцией сверять.



Ну а теперь о проблемах.

Оказалось, что если подключать её по Блютузу, то происходит конфликт с колонкой. Звук в колонке жутко заикается, что-то шлёпает, хрипит и т.д., если отключить клавиатуру, звук становится нормальным.

Может есть какое-то решение? Мне по блютузу удобнее, чем по радиоканалу два usb-слота занимать.
